HTF

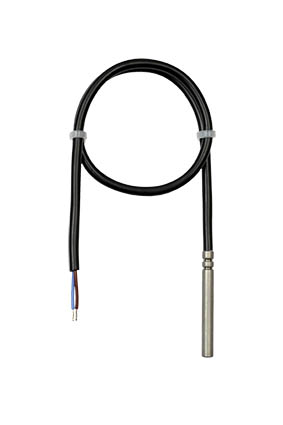

Hülsentemperaturfühler/Kabeltemperaturfühler, mit passivem Ausgang
Anwendung
Der HTF ist ein Hülsen- Kabeltemperaturfühler zur Erfassung der Temperatur von flüssigen und gasförmigen Medien. z.B. Einbau mit Tauchhülsen in flüssigen Medien. Mit Hülsenfühlerhalter + Spannband kann der HTF auch als Anlegefühler verwendet werden.
Technische Daten
| Messbereiche: | - 10 ... +105°C PVC, LiYY, 2x0,25 mm² - 50 ... +180°C Silikon, SiHF, 2x0,25 mm² - 50 ... +220°C Teflon, Li-6Y6Y-0Z, 2x1,0 mm² - 50 ... +350°C Glasseide/VA-Geflecht Enden abisoliert, mit Aderendhülsen Tmax NTC = 150°C, (NTC1,8k = -40...+125°C) Tmax LM235Z = 125°C, Tmax NI1000=180°C, Tmax KTY = 150°C) |
| Sensoren/Ausgang: | passiv, NI1000, NI1000 TK5000, NTC1.8k, NTC5k, NTC10k, NTC10k PRE, NTC20k, NTC103 AT-2, KTY81-110, KTY81-122, KTY81-210, LM235Z (TCR=10mV/K 2,73V bei 0°C) SAT (Satchwell) |
| Werkstoff Anschlussleitung: | PVC, Silikon, Teflon, GLS/VA Geflecht |
| Schaltungsart: | 2-, 3- oder 4 Leiteranschluss |
| Messstrom: | siehe Widerstandstabelle |
| Schutzrohr (Fühlerhülse): | Edelstahl, 1.4571, V4A, Ø = 6mm, NL=50mm (optional auch andere Maße) |
| Anschlussleitung: | 2m (optional auch andere Längen, |
| Isolationswiderstand: | ≥ 100 MΩ, bei 20 °C (500V DC) |
| Schutzklasse: | III (nach EN 60 730), Schutzart: IP 54 Standard,IP 65 feuchtedicht rolliert/verprägt |
