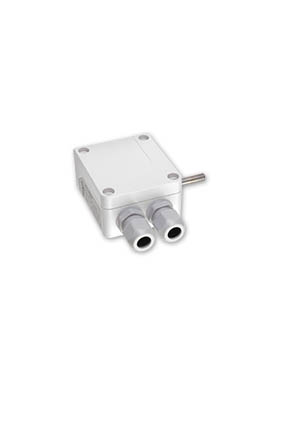

ATF 2 RS485
Außentemperaturfühler/Feuchtraumtemperaturfühler mit RS485-Ausgang
Anwendung
Der ATF 2 RS485 ist ein Außentemperaturfühler im Gehäuse IP65 mit Schnellverschlussschrauben und externem Fühlerrohr aus Edelstahl. Dessen Signal über RS485 Modbus®-RTU und S-Bus kommuniziert. Zur Erfassung der Außentemperatur im Feuchtraumbereich. z.B. als Witterungsfühler zur Montage auf Außenwänden, in Kühl- und Gewächshäusern, in Hallen, im Industriebereich und in der Landwirtschaft. Im Außenbereich erfolgt die Montage vorzugsweise an der Nordseite oder an geschützter Stelle. Bei direkter Sonneneinstrahlung ist der Sonnenschutz zu verwenden.
Technische Daten
| Messbereich: | - 50 ...+90 °C |
| Spannungsversorgung: | 24V DC ± 20% |
| Stromaufnahme Leerlauf:: | 15mA |
| Busprotokoll: | RS485 Modbus®-RTU / S-Bus |
| Konfigurationsmöglichkeit: | über DIP-Schalter (Adressnummer, parity, Baud) |
| Adressnummer: | 1 bis 63 (0 nicht erlaubt) |
| Parity Mode bei Modbus: | no parity, even parity, odd parity |
| Saia S-Bus: | Data Mode |
| Übertragungsrate: | 4800, 9600, 19200, 38400 Baud |
| Eingänge: | PT1000 1/3 DIN (24 Bit Auflösung / 0,1°C) |
| Umgebungstemperatur: | -30°C...+60°C |
| Lagertemperatur: | -40°C...+70°C |
| Genauigkeit: | < 0,1% für Temperaturm. PT1000 |
| Temperaturkoeffizient: | < 0,003% / K für Temperaturmessung PT1000 |
| Gehäuse: | aus Kunststoff, Werkstoff Polyamid, 30% glaskugelverstärkt, mit Schnellverschlussschrauben,Farbe reinweiß (ähnlich RAL9010) |
| Abmaße: | 70 x 62 x 37 mm |
| Kabelverschraubung: | 1 oder 2 x M16 , mit Zugentlastung |
| Elektrischer Anschluss: | bis 2,5 mm² über Doppel-Push-in Klemmen |
| Isolationswiderstand: | ≥ 100 MΩ, bei 20 °C (500V DC) |
| Feuchte: | < 95 % r. H., nicht kondensierende Luft |
| Schutzklasse: | III (nach EN 60 730) |
| Schutzart: | IP 65 (nach IEC 529) |
| Normen: | CE Konformität |
| EMV Richtlinien: | gemäß EN55011 Klasse B |
