RTF RS485
Raumbusgerät mit RS485-Ausgang
Anwendung
Der RTF RS485 ist ein Raumbusgerät zur Erfassung der Temperatur in geschlossenen und trockenen Räumen, z.B. in Wohnungen, Büro- und Geschäftsräumen. Zusätzliche Ausführung diverser Bedienelemente, Potentiometer, Taster, Drehschalter, LED und relative Feuchte.
Ausführungen
| Temperatur: | Halbleiter, Auflösung 0,1°C |
| Potentiometer: | (Auflösung 0...1023) |
| Drehschalter: | max. 5 Stufen |
| Duo-LED: | max. 2x grün, rot |
| Taster: | Schließer |
| relative Feuchte: | 0...100% r.H., Auflösung 1%, Messfehler bei 20...80% ±3% |
Technische Daten
| Messbereich: | - 30... +60°C |
| Spannungsversorgung: | 24V DC ± 20% |
| Stromaufnahme: | 4mA |
| Busprotokoll: | RS485 Modbus®-RTU / S-Bus |
| Konfigurationsmöglichkeit: | über DIP-Schalter (Adressnummer, parity, Baud) |
| Parity Mode bei Modbus: | no parity, even parity, odd parity |
| Saia S-Bus: | Data Mode |
| Übertragungsrate: | 4800, 9600, 19200, 38400 Baud |
| Eingänge: | Halbleiter (12 Bit Auflösung / 0,1°C) Potentiometer (Auflösung 0...1023) |
| Statusanzeige: | LED (2 Duo LED) |
| Umgebungstemperatur: | -30°C...+60°C |
| Lagertemperatur: | -20°C...+80°C |
| Genauigkeit: | < 0,1 % |
| Gehäuse: | Kunststoff, Werkstoff ABS, Farbe reinweiß (ähnlich RAL9010), (optional andere Farben) |
| Abmaße: | 80 x 105 x 23,5mm |
| Montage: | auf UP-Dose Ø = 55mm |
| Elektrischer Anschluss: | 0,14 - 1mm², über Schraubklemmen |
| Feuchte: | < 90 % r.H., nicht kondensierende Luft |
| EMV Richtlinien: | gemäß EN55011 Klasse B |
| Schutzklasse: | III (nach EN 60 730) |
| Schutzart: | IP 30 (nach IEC 529) |
RTF RS485

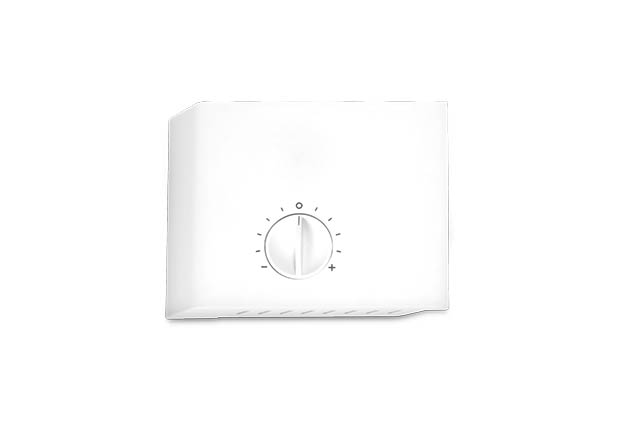

RTF RS485 P
Standart
RTF RS485 P DS.T. 2 x Duo-LED. rel.
Feuchte
Beispiel – ähnlich lt. Abbildung
