TWA U/W stetig
Taupunktwächter stetig mit Ausgang 0…10V und Wechsler
Anwendung

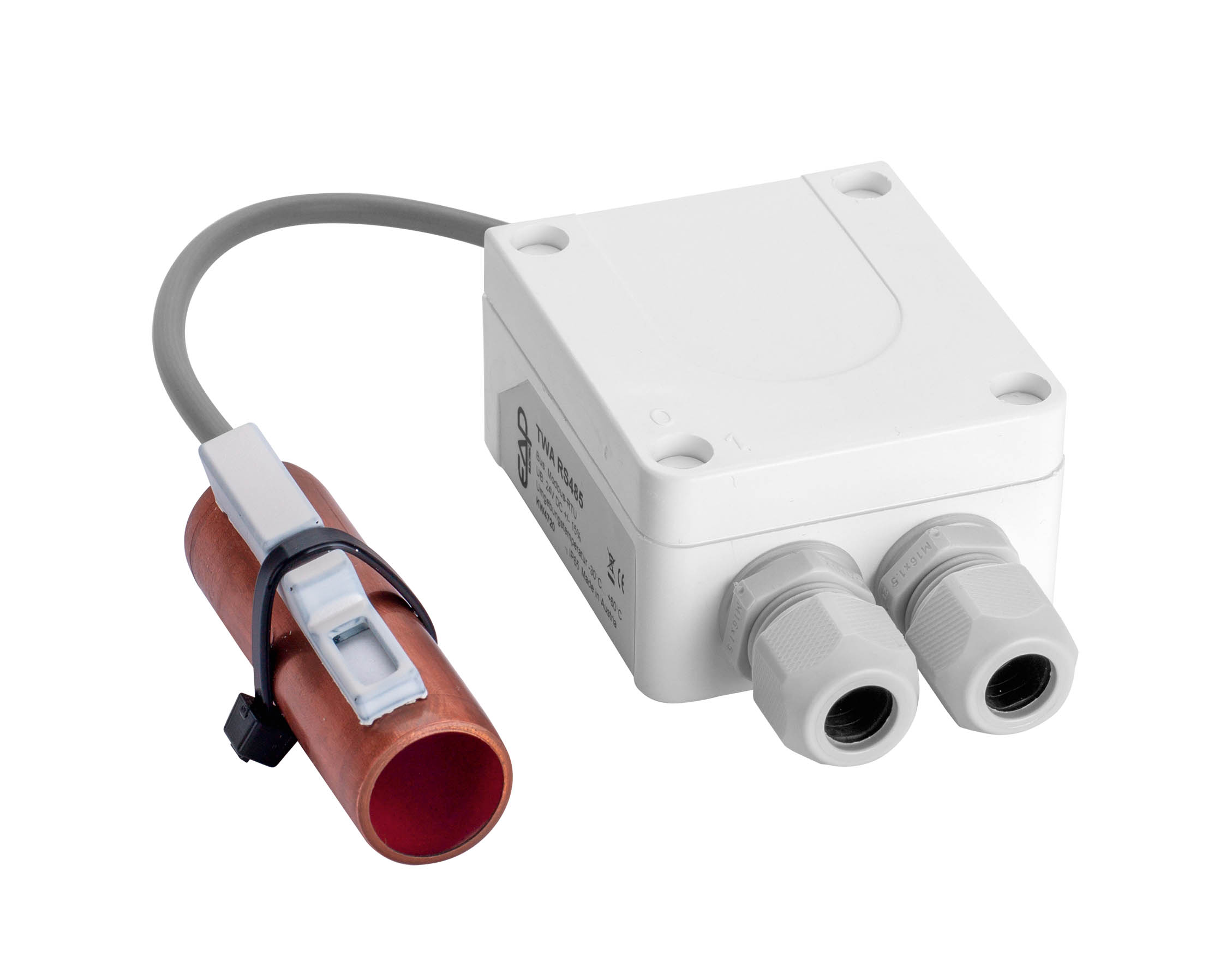

Der TWA U/W ist ein Feuchtefühler mit abgesetzten Sensor. Er wird auf Kühl-/Kaltwasserleitungen oder auf kühlen Flächen montiert. Er kann als Feuchtefühler, Taupunktwächter oder Grenzwertschalter an Rohren benutzt werden um das Betauen an Rohren zu verhindern. Die Montage ist sowohl auf Metallrohren und optional mit Wärmeleitpaste auf Kunststoffrohren möglich.
Die Taupunkttemperatur ist die Temperatur, bei der die Luft den Sättigungszustand erreicht und Wasser zu kondensieren beginnt. Es werden Geräte- und Leitungsunterbrechungen gleich mitsignalisiert.
Technische Daten
| Spannungsversorgung: | 24V DC/AC ± 20% |
| Stromaufnahme: | 10mA |
| Ausgangssignal: | analog 0-10V, 0V = 100% oder invers zusätzlich potentialfreier Wechselkontakt Kontaktbelastung bis 30V / 1A (Relais ist bei niedriger Luftfeuchte angezogen) |
| Feuchtesensor: | MB: 0 ... 100%, Fehler bei 100%, typisch 3,5% MB: 20 ... 80%, Fehler typisch 2% |
| Anschlusskopf: | PP GF30 + Aluminium, Schutzart IP50 |
| Abmessungen: | 9x10x60mm |
| Leitungslänge: | Standard 200mm, Option bis 1000mm |
| Prozessanschluss: | Kabelbinder, 180 mm, für Rohre bis 3“ (ist im
Lieferumfang enthalten) bei Montage auf Kunststoffrohre ist eine Wärmeleitpaste notwendig |
| Gehäuse: | Kunststoff, Werkstoff Polyamid, 30% glaskugelverstärkt, mit Schnellverschlussschrauben, Farbe reinweiß (ähnlich RAL9) |
| Abmaße: | 70 x 62 x 37mm |
| Kabelverschraubung: | M16, mit Zugentlastung |
| Umgebungstemperatur: | -30°C...+60°C |
| Elektrischer Anschluss: | Schraubklemmen 0,14 - 1,5mm² |
| Schutzklasse: | III (nach EN 60 730) |
| Schutzart: | IP63 |
TWA U/W
