S0 Impulszähler / Energiezähler

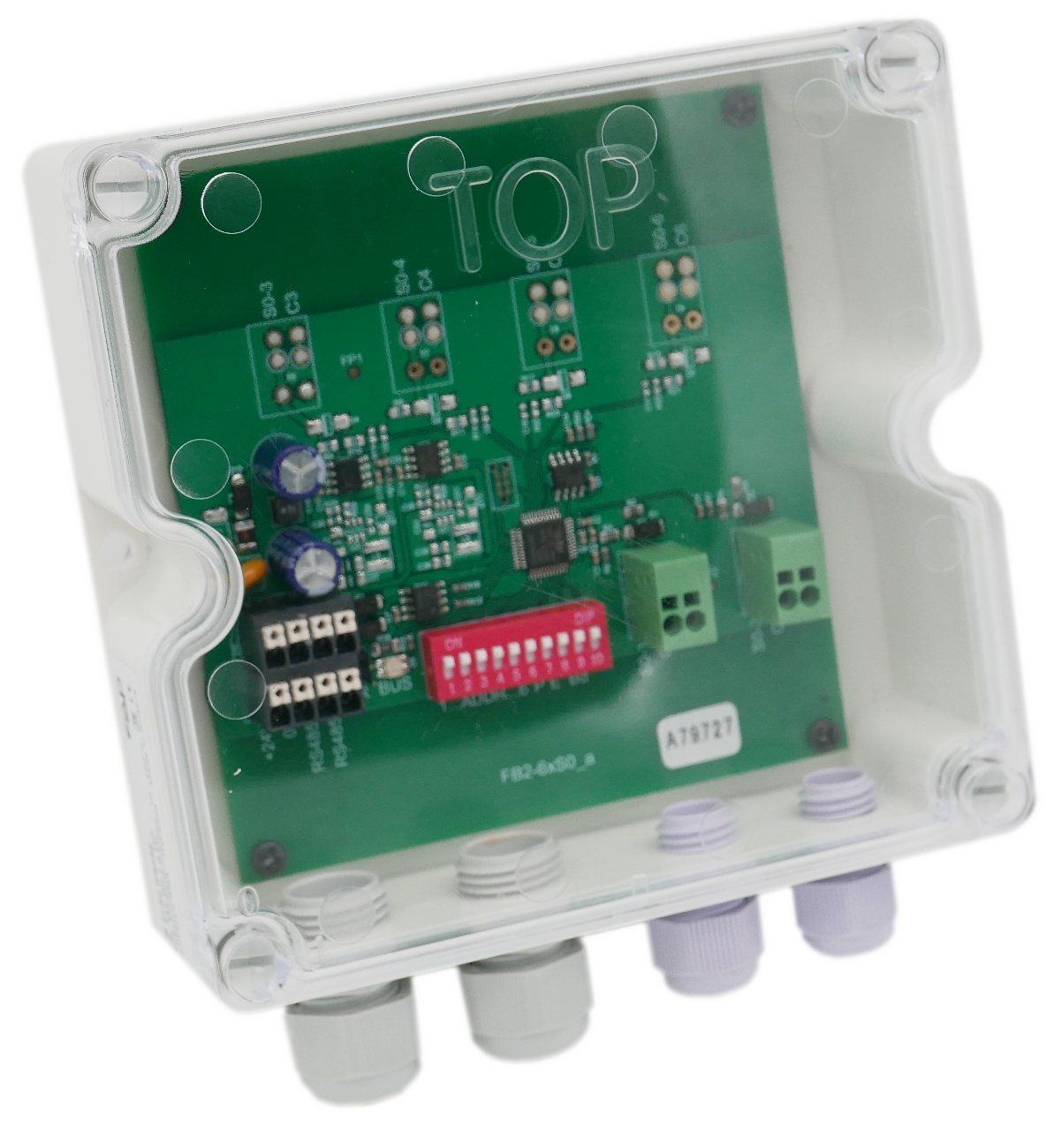

S0-Impulszähler (2 oder 6 Eingänge) Klasse A und B – RS485

Anwendung
Die S0-Schnittstelle wird für Verbrauchsmessung in der Gebäudeautomatisierung eingesetzt.
Die Zählerstände werden durch Impulse übertragen – von Gaszählern, Wasserzählern, Stromzählern und Wärmezählern.

Technische Daten

Versorgungsspannung: 24V DC +30%/-10%
typ. Stromaufnahme ohne Busaktivität: FB2*S0: 16mA, FB6*S0: 7,5mA
je Eingang aktiv FB2S0: 5,5mA, FB6S0: 3mA
Eingänge: 2 oder 6 S0 Kanäle für Sensoren Klasse A oder B
(Leerlaufspannung12V, Kurzschlußstrom 5,5mA)
Impulse: 12V / 5,5mA
Busprotokoll: RS485, Modbus®-RTU
Konfigurationsmöglichkeit: über DIP-Schalter (Adressnummer, parity, Baud)
Adressnummer: 1 bis 63 (0 nicht erlaubt)
Parity Modbus: no parity, even parity, odd parity
Übertragungsrate: 4800, 9600, 19200, 38400 Baud
Umgebungstemperatur: -10…+50°C
Klemmen Bus und Versorgung: 2*4pol push-in Anschluss bis 1,5mm²
Klemmen Sensoren: 2pol push-in Anschlüsse bis 1,5mm²
Gehäuse: Kunststoff, Farbe weiß mit durchsichtigem Deckel
Abmessung BxHxT: 126x120x48 mm
Montage: Wandmontage
Kabelverschraubung: 2 x M16, 2 oder 6 x M12
Luftfeuchte: <90% r.F. nicht kondensierend
Normen: CE Konformität
EMV Richtlinien: nach EN 61326
Schutzart: IP54
