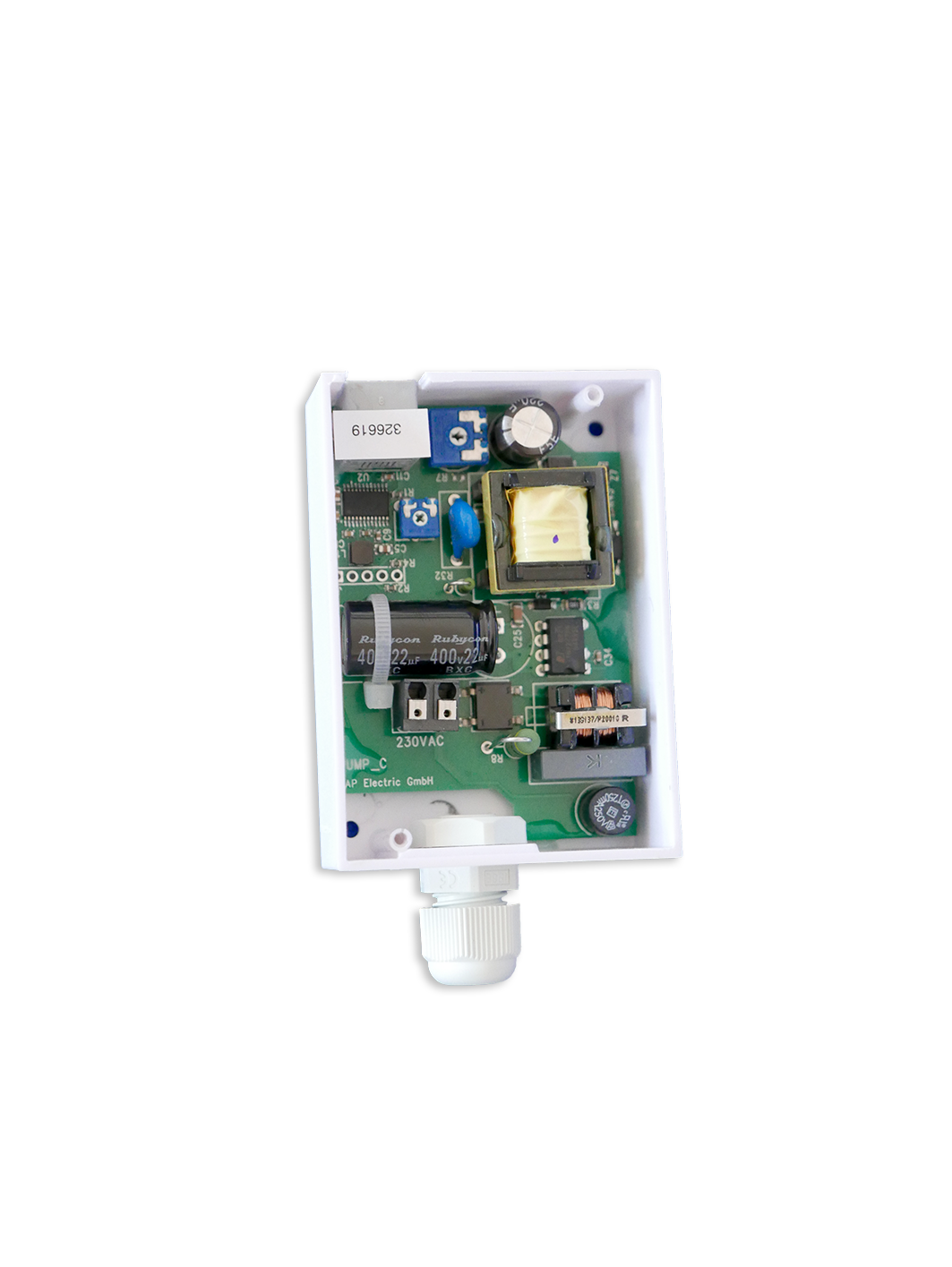

PUMP1
Pumpensteuergerät für Wilo Geniax 1.0 Pumpe, ohne Busanbindung
Anwendung

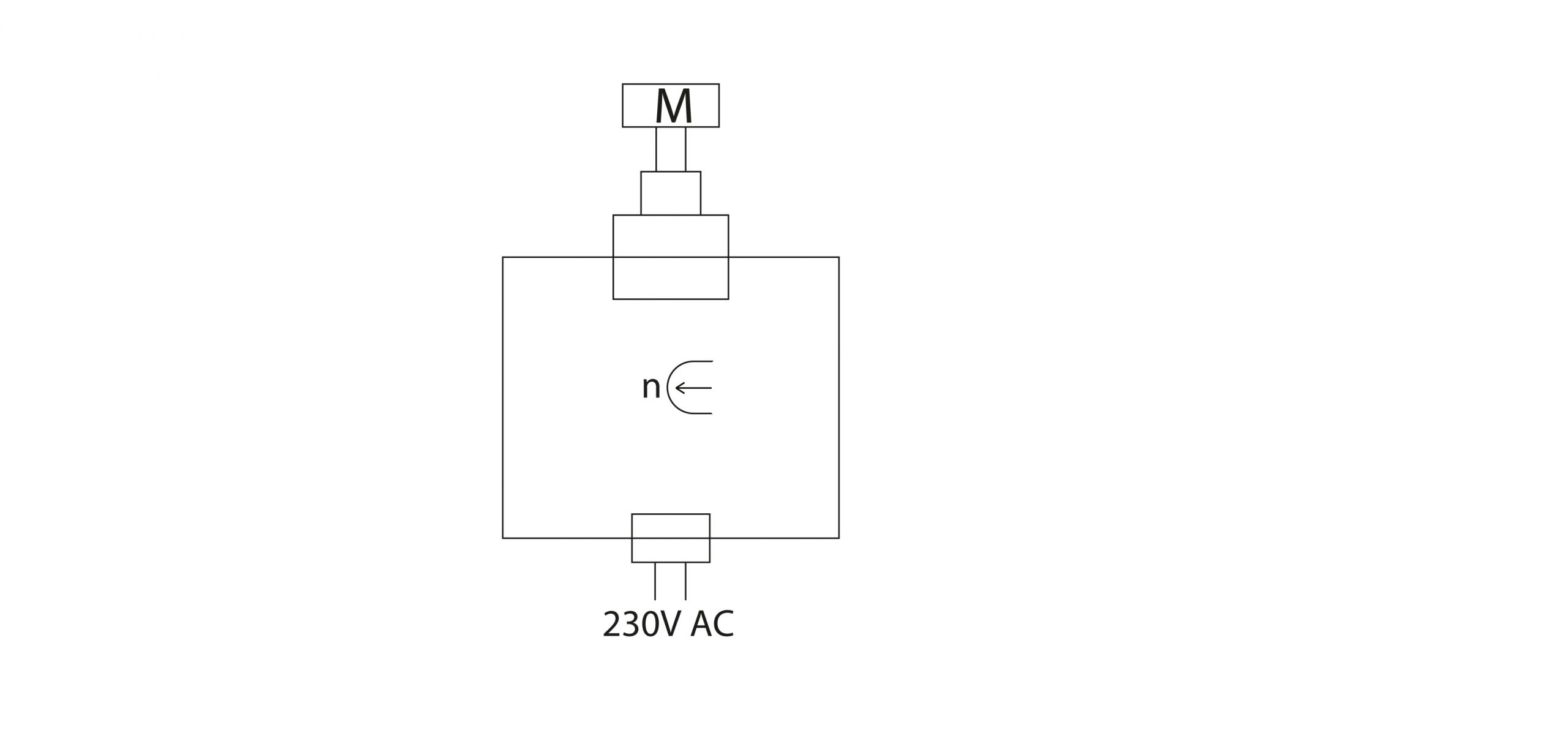

Das PUMP1 ist ein Pumpensteuergerät und wird zur Ansteuerung von einer Wilo Geniax 1.0 Pumpe verwendet. Die elektrische Ansteuerung der Pumpen erfolgt über das Pumpenmodul, welches unabhängig von den Pumpen, aber in ihrer unmittelbaren Nähe installiert wird. Durch den mittels Potentiometer eingestellten Regelbereich, wird die Pumpendrehzahl und damit der Massenstrom und die Heizleistung vorgegeben.
Technische Daten
| Versorgungsspannung: | 230V AC ±15% |
| max. Stromaufnahme: | 50 mA bei max. Drehzahl |
| Pumpendrehzahl: | mit Poti einstellbar: 1000 - 6000 U/Min |
| Klemmen: | 6 x Wassertemperatur, Auflösung 0,1°C |
| Stecker für Pumpe: | RJ12 |
| Gehäuse: | aus Kunststoff, Werkstoff Polyamid, Farbe reinweiß (ähnlich RAL 9010) |
| Abmaße BxHxT: | 57 x 81 x 30 mm |
| Umgebungstemperatur: | -20...+50°C |
| Montage: | Wandmontage |
| Kabelverschraubung: | M16, mit Zugentlastung |
| Luftfeuchte: | < 95% r.H. nicht kondensierend |
| Schutzart: | IP20 |
| Schutzklasse: | III (nach EN 60 730) |
| Normen: | CE Konformität |
| EMV: | nach EN 61326 |
