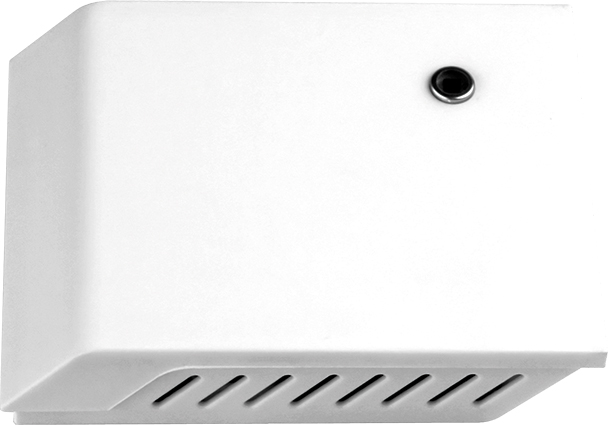

RHKF
Raumhelligkeitsfühler, mit aktivem Ausgang
Anwendung
Der RHKF ist ein Helligkeitsfühler, Gehäuse aus Kunststoff, Werkstoff ABS, Schutzart IP30, misst die Beleuchtungsstärke und dient zur Steuerung von Leuchten, Beleuchtungsanlagen, Jalousien und Markisen. Er dient zur Überwachung der Lichtverhältnisse an Arbeitsplätzen, in Gewächshäusern, Lagerhallen, Arbeitsstätten, Fluren, in Wohn- und Geschäftsräumen. Verwendet wird er zur tageslichtabhängigen Konstantlichtregelung, als Helligkeits- oder Dämmerungssensor und Sonnenschutzsteuerung zur Vermeidung unnötiger Raumaufheizung.
Technische Daten
| Spannungsversorgung: | 24V AC/DC, Stromaufnahme ca. 13 mA bei 24V DC Stromaufnahme ca. 70 mAeff bei 24V AC |
| Sensor: | Fotodiode |
| Messbereiche: | 0...100 kLUX (mittels Dipschalter einstellbar) |
| Linearitätsfehler: | < 5% |
| Ausgang: | 0-10 V / 4...20mA / OC 24V 50mA,
kurzschlussfest Verwendung des OC Ausgangs nur möglich mit Versorgungsspannung 24V DC |
| Umgebungstemperatur: | 0...+50°C |
| Gehäuse: | Kunststoff, Werkstoff ABS, Farbe reinweiß (ähnlich RAL 9010) |
| Abmaße: | 80 x 105 x 23,5 mm |
| Elektrischer Anschluss: | 0,14 - 1,5 mm² ü.Schraubklemmen auf Platine |
| Montage: | Wandmontage oder auf UP-Dose, Ø 55 mm, Unterteil mit 4-Loch, für Befestigung auf senkrecht oder waagrecht installierten UPDosen |
| Kabelverschraubung: | M16, mit Zugentlastung |
| Schutzklasse: | III (nach EN 60 730) |
| Schutzart: | IP 30 (nach IEC 529) |
